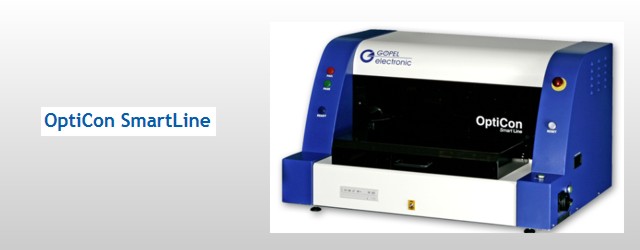

GÖPEL Opticon SmartLine

Üretimin bir çok yerinde küçük toplu yapısı itibarı kullanılabilir.

Optik kontrol kalitesi eşsiz çok yönlü ışıklandırma ve entegre veritabanı ile sunulmaktadır.

Defalarca yapılan müşteri anket sonuçlarımıza göre GÖPEL ürünlerimiz müşterilerimiz tarafından 98% oranında tavsiye edilmektedir.

Teknik Özellikler:

• İmaj çözünürlüğü: 12 megapixel'e kadar, 24 bit renk kalitesi
• Lens: telesentrik
• Çözünürlük: 10,5 μm'ye kadar
• Işıklandırma: çok yönlü ve çok taraflı
• İşlem süresi: hızlı kıstırma ile minimuma indirilmiştir.
• Kontrol hızı: 25 cm²/s'ye kadar
• Kart ölçüsü: 400 mm x 390 mm'ye kadar
• Max. PCB Ağırlığı: 5 kg
• PCB üst yüz boşluğu: 65 mm'ye kadar
• PCB alt yüz boşluğu: 100 mm
• En küçük kontrol edilebilir eleman: 01005 / Pitch 0.3

Sistem Özellikleri

• Enerji ihtiyacı: 230 V AC / 1 kVA
• Dış Ölçüleri (e x b x y): 1,000 mm x 790 mm x 597 mm
• Ağırlık: 200 kg

Kamera ve Lens:

• Tüm sistemlerimizde piksel odaklı kamera modülü kullanılmaktadır.
• Telesentrik lens sayesinde muhteşem görüntü alınmaktadır
• Odaklama merkezi sürekli imaj kalitesine adapte edilerek açılı-bakış kontrolü sağlanmaktadır.

Lens: Esnek seçenekli aydınlatma

• Çok yönlü aydınlatma, kızılötesi ve UV ışıklandırma
• Aydınlatma gücü ve açısı ayarlanabilir

Işıklandırma Variasyonları ile kontrast iyileştirme

AOI sistemlerde kullanılan aydınlatma seçenekleri, hatalı komponentlerin ve hatalı lehimlemenin yakalanmasından sorumlu elemandır. Esnek aydınlatma konsepti sayesinde görüntü analizi için ideal kontrast oranı yakalanmaktadır.

Kızıl ötesi veya Ultraviole seçenekleri ile

OptiCon sistemlerimizin aydınlatma modülleri ile dalga boyu, dalga şiddeti ve dalga yönü kontrol edilebilinmektedir. Bu sayede düşük kontrastlı komponentler, polarite markalamaları, malzeme farklılıkları ve kontaminasyonu kolayca tespit edilebilir.

Bu özellikler güvenilir bir şekilde üretim hatalarını ve yalnış arama oranını azaltır. Tüm aydınlatma variasyonları otomatik proglama için tanımlanmıştır, gerektiğinde özel durumlar için modifiye edilebilir.

Smartline Broşürü..
